制冷设备核心部件解析从机组散热器到冷凝器的选型与应用

在现代制冷与低温实验领域，制冷设备的性能与可靠性直接决定了实验数据的准确性、产品存储的安全性以及工业生产的效率。无论是用于冷柜实验箱、小型冷库，还是大型商用制冷机组，核心换热部件的设计与匹配都至关重要。本文将围绕机组散热器、制冷风冷水冷冷凝器、冷柜实验箱以及铜管铝翅片冷凝器等关键设备和部件展开分析，帮助读者理解其工作原理、结构特点及选型要点。

一、制冷系统的基础构成与散热器的作用

任何一套压缩式制冷系统都由四大核心部件组成：压缩机、冷凝器、节流装置和蒸发器。其中，冷凝器负责将压缩机排出的高温高压制冷剂气体冷却并液化，向外界释放热量。而机组散热器则是确保压缩机、电控模块及冷凝器正常工作的辅助散热装置，通常用于风冷式冷凝机组的强制通风或水冷机组的水路散热。

在封闭式冷柜实验箱或小型冷库中，空间紧凑且环境温度波动大，散热器不仅要排出冷凝热量，还要控制压缩机壳体温度，防止过热停机。因此，散热器的散热面积、风扇风量与风道设计必须与整机制冷量精确匹配。

二、风冷冷凝器与水冷冷凝器的对比

1. 风冷冷凝器

风冷冷凝器利用空气作为冷却介质，通过风扇强制对流将制冷剂热量带走。其典型结构为铜管铝翅片式——紫铜管胀接或焊接铝翅片，翅片间距经过优化以平衡换热效率与积灰风险。风冷式冷凝器广泛用于冷柜实验箱、商用冷库、厨房冰箱及分体式制冷机组，优点是安装简便、无需水源，适合中小型制冷量场合。

2. 水冷冷凝器

水冷冷凝器则以水为冷却介质，常见形式有壳管式、套管式和板式。水冷式冷凝器的换热系数远高于风冷式，因此体积更小、冷凝温度更低，适合大型冷库、工业冷水机组和中央空调系统。但水冷冷凝器需要配套冷却塔或循环水系统，初期投资和维护成本更高。

在冷柜实验箱等精密温控设备中，有时会选用风冷与水冷结合的方式，以实现快速降温和高精度温度稳定性。

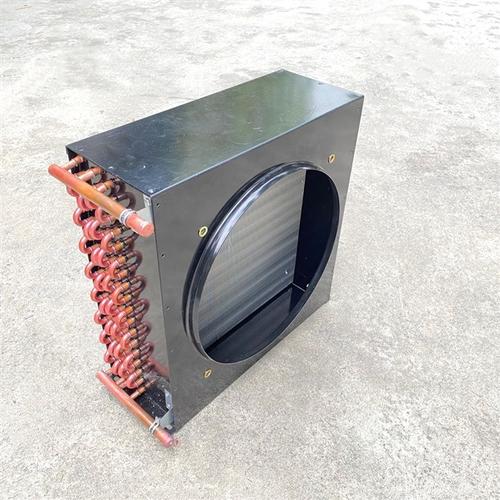

三、铜管铝翅片冷凝器的结构与优势

铜管铝翅片冷凝器是目前分体式空调、冷柜、实验箱及小型冷库中应用最普遍的换热器形式。其制造工艺包括：

铜管：采用TP2紫铜管，管径常见为Φ7、Φ7.94、Φ9.52等，耐腐蚀、导热好、易加工。
铝翅片：厚度0.1~0.2 mm，经冲压成波纹片或开窗片，增大换热面积并破坏空气边界层。
胀管与焊接：机械胀管保证铜管与铝翅片紧密接触，降低接触热阻；集管与弯头采用钎焊连接，确保密封。

该结构的优势在于重量轻、成本较低、换热效率高，且可通过改变排数、翅片间距和管径来适应不同制冷量需求。例如，冷柜实验箱常采用2~4排冷凝器，翅片间距1.6~2.0 mm；而高粉尘环境下的冷库则需加大翅片间距至2.5 mm以上以减少积灰堵塞。

四、冷柜实验箱与小型冷库的散热设计要点

冷柜实验箱和冷库虽同属低温设备，但设计侧重点不同：

冷柜实验箱：强调温度均匀性与波动范围（如±0.5℃），冷凝器往往内置于箱体底部或背部，需兼顾噪音控制。此时机组散热器应选择低转速大风量风扇，并优化风道以减少气流短路。
小型冷库：制冷量大、运行时间长，冷凝器通常外置或采用远程风冷机组。需要关注迎风面积、防腐蚀处理（如铝翅片亲水涂层）以及除霜排水设计，避免冷凝水结冰影响换热。

无论哪种设备，定期清洁冷凝器翅片粉尘、检查风扇运转状态，都是维持制冷效率、延长压缩机寿命的关键维护工作。
